“本篇文章想要為廣大業主解決一直所困擾的問題：家庭中央空調梁上打孔危險嗎；梁上打孔會有哪些風險；如何正確穿梁打孔；家庭中央空調打孔大小要求是多少；穿梁打孔應該遵循什么原則”



梁



梁承托著建筑物上部構架中的構件及屋面的全部重量，是建筑上部構架中最為重要的部分。梁一般水平放置，用來支撐板并承受板傳來的各種豎向荷載和梁的自重， 梁和板共同組成建筑的樓面和屋面結構。作為抗震設計的重要構件，起著第一道防線的作用。

▲



我們現在居住的樓房一般都是鋼筋混凝土梁（以下簡稱“梁”），那么梁中最主要的結構功能就體現在其中的鋼筋。而鋼筋結構也就是我們接下來要討論的重點。因為它（鋼筋結構）關系到打梁打孔的合理位置。

▲

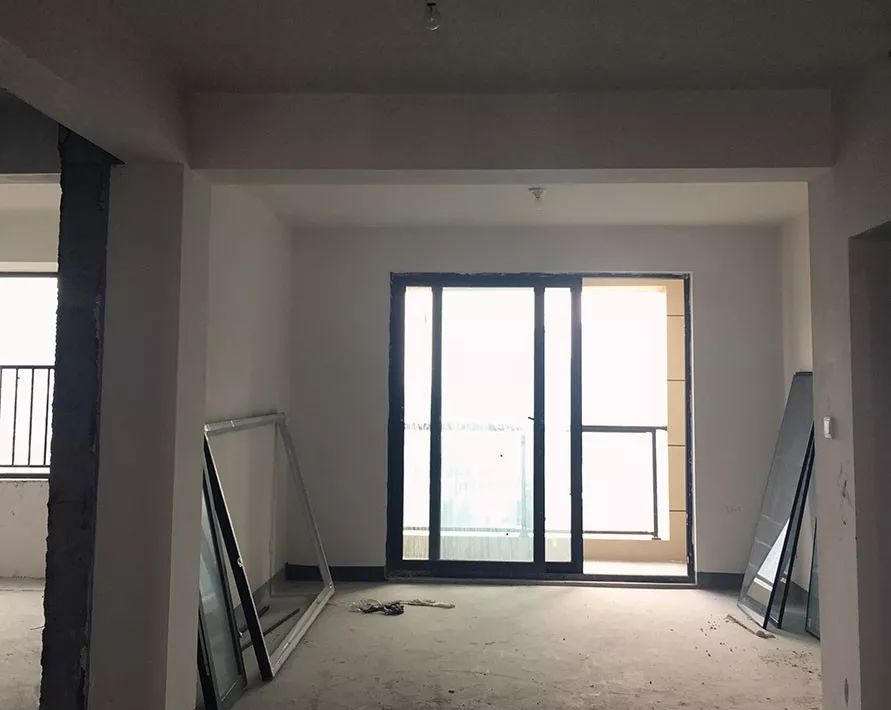

以上圖為例，橫梁是否可以打孔？如果可以打孔，打多大的孔？在什么部位打孔比較合理呢？ 帶著這些問題，我們先了解一下橫梁的結構吧！





橫梁的結構

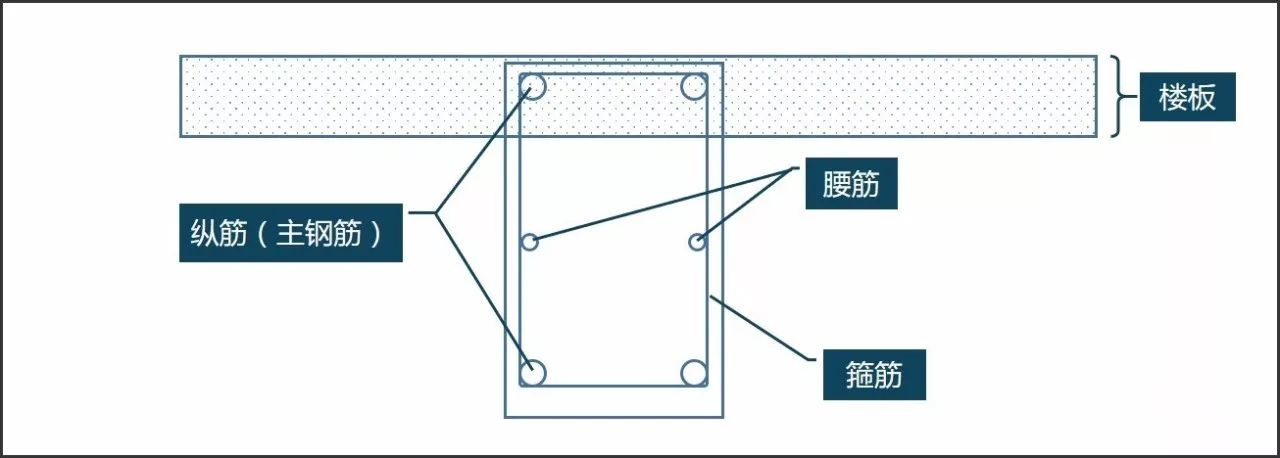

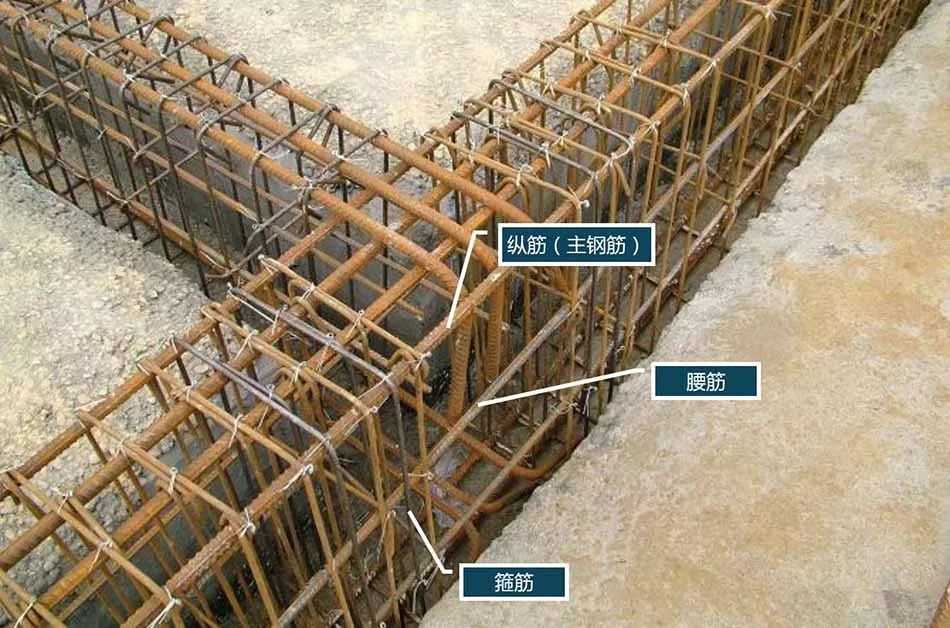

橫梁之中包含3種不同作用的主要鋼筋，分別為縱筋（大家喜歡叫它主筋），箍筋和腰筋，如下圖

▲



縱筋，一般指縱向鋼筋，是平行于混凝土構件縱軸方向所配置的鋼筋?？v筋多為受力鋼筋，主要在構件中承受拉力。

腰筋，因為他的位置一般位于梁兩側中間部位而得來的，是梁中部構造鋼筋，主要是因為有的梁太高（Hw≥450mm），需要在箍筋中部加條連接筋。它可以防止混凝土收縮和溫度變形而產生豎向裂縫，同時加強鋼筋骨架的剛度

▲

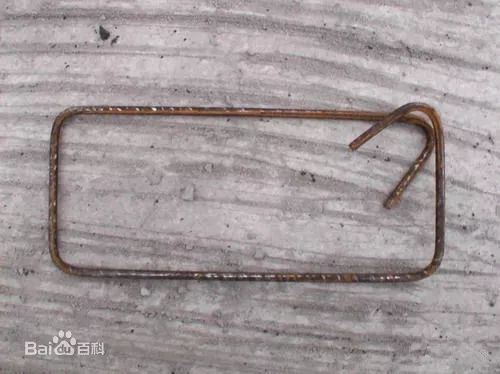

箍筋，是用來滿足斜截面抗剪強度，并聯結受力主筋和受壓區混筋骨架的鋼筋。如上圖。梁在彎剪區內將受到剪力和彎矩的共同作用，在這個區段內主拉應力跡線是斜向的，將產生斜裂縫，由于箍筋是豎向的，與斜裂縫相交，因而能阻止或者限制斜裂縫的產生、發展！扭矩的作用原理類似。

▲

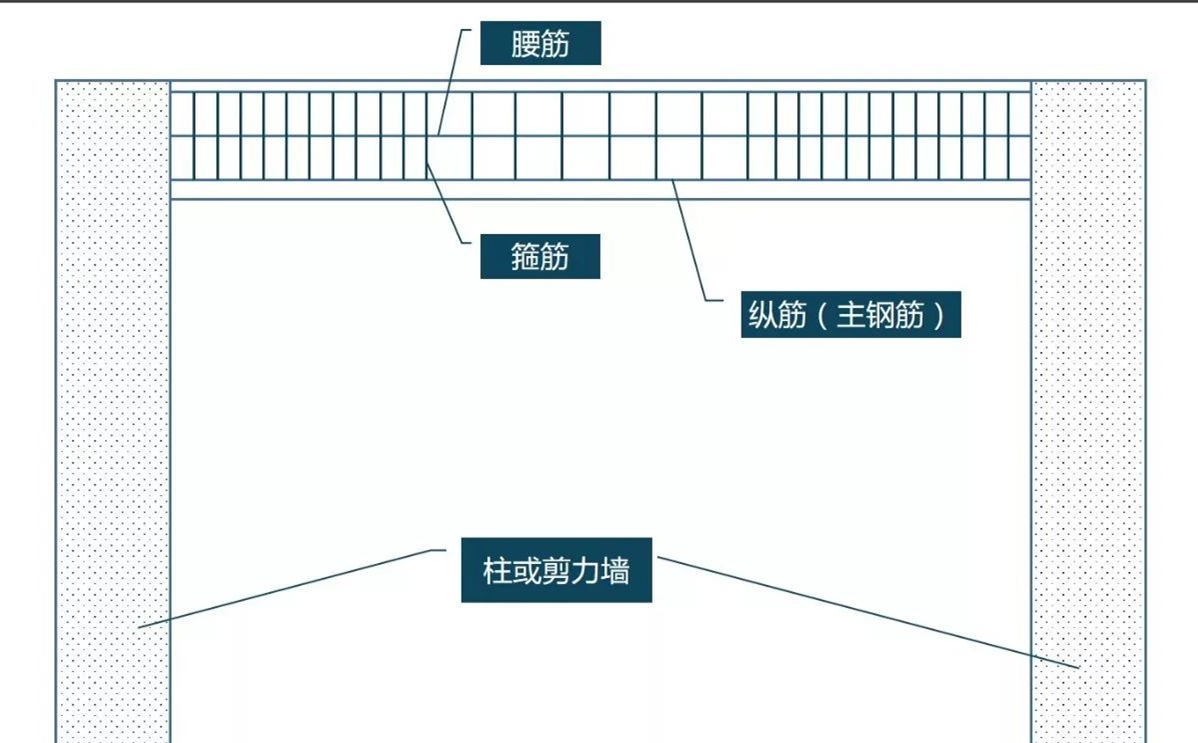

框架梁縱向剖面示意圖



圖中可以看到3種鋼筋直徑大小是不一樣的，那具體是多少呢？縱筋14-22mm，箍筋6-12mm，腰筋10-12mm

▲

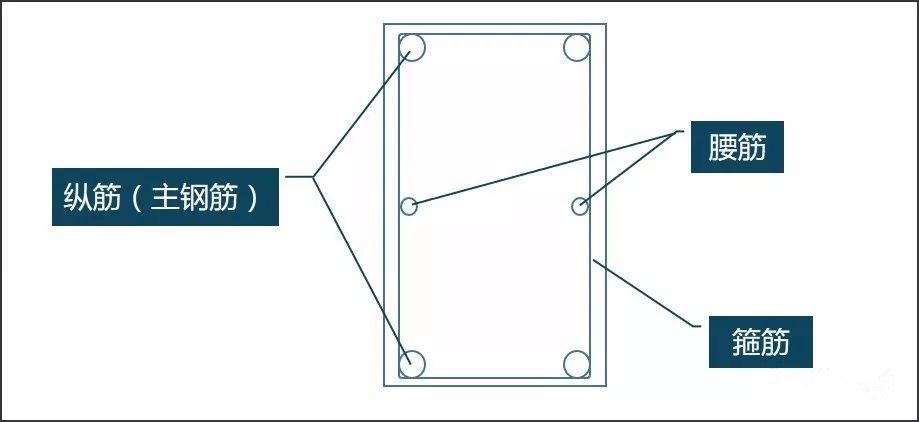

框架梁結構示意圖





橫梁打孔的風險

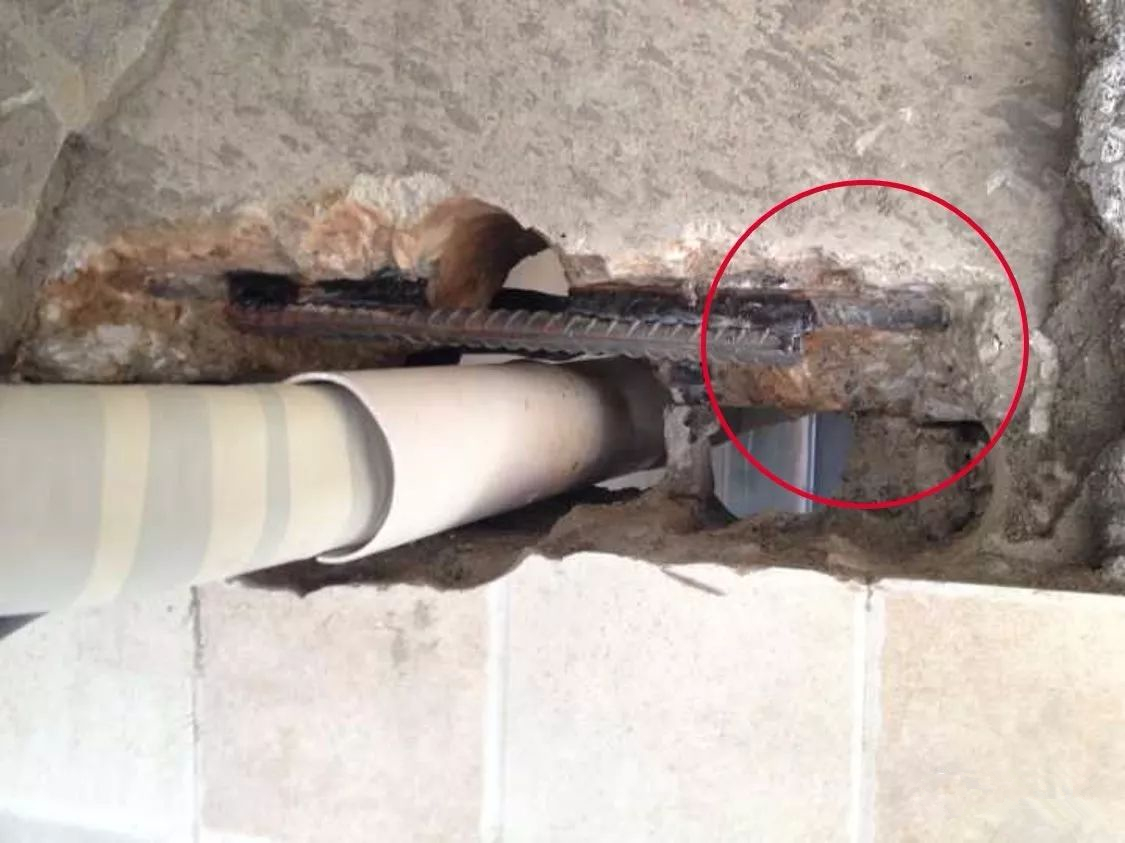

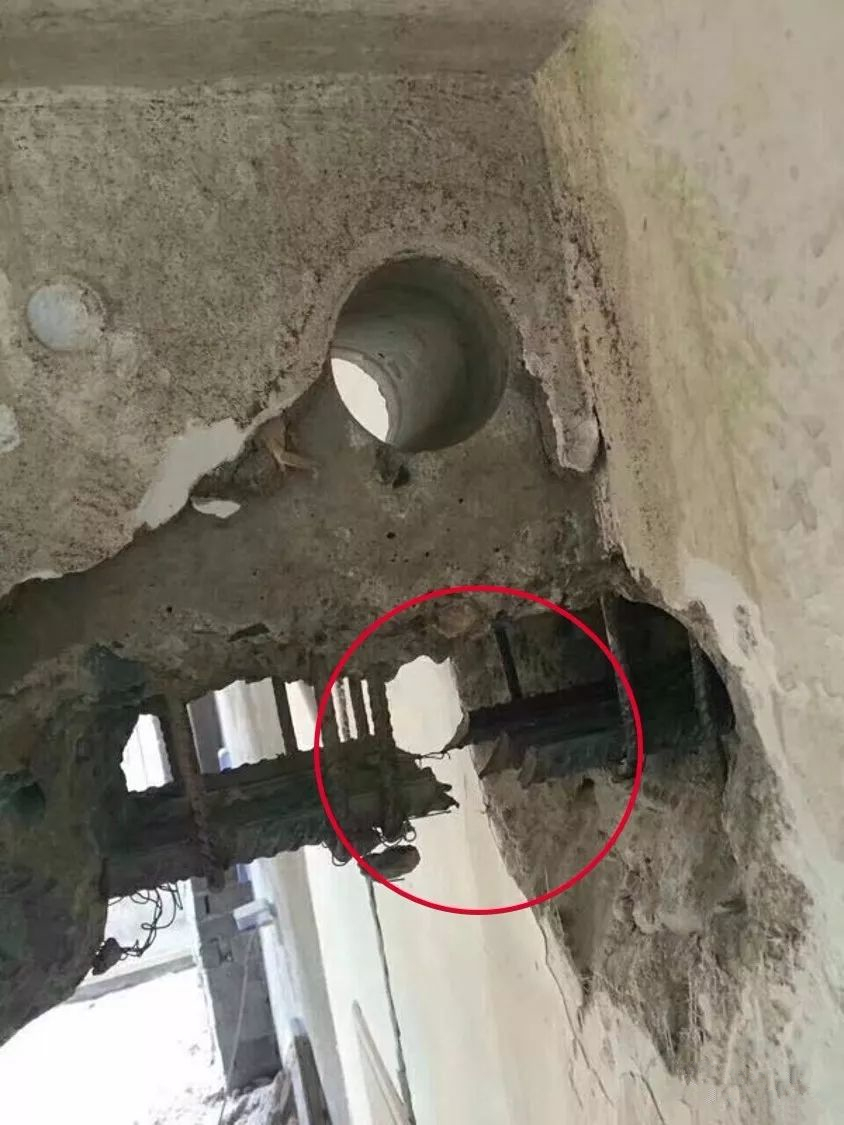

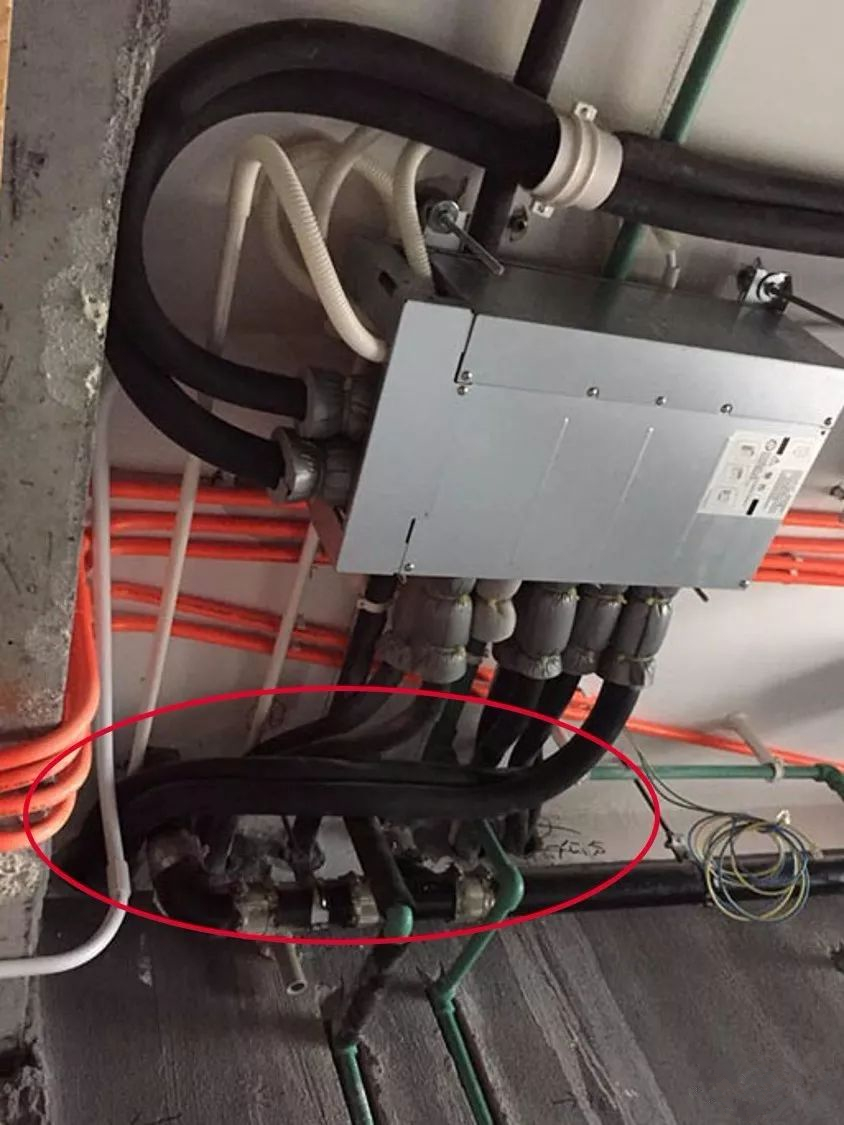

接下來來看看實際中央空調安裝過程中都出現了什么情況



▲

▲

▲

▲



那么，如果在裝修過程中打斷了鋼筋，會有什么風險呢？



首先看一下縱筋、腰筋和箍筋三者重要程度排列：

縱筋＞箍筋＞腰筋



鋼筋混凝土梁在受彎時，局部受壓、局部受拉，混凝土承擔壓力，鋼筋承擔拉力，兩者相互配合，缺一不可。那么如果在裝修過程中打斷主梁的縱筋（主筋），橫梁承受的拉力就完全由混凝土來承擔，那么抗震性能就會大大降低。

鋼筋，尤其是縱筋打斷的風險性，與樓層高低有關。如果是低層房子打斷了主梁縱筋，那么整個建筑的抗震能力將會如何，我們可想而知。

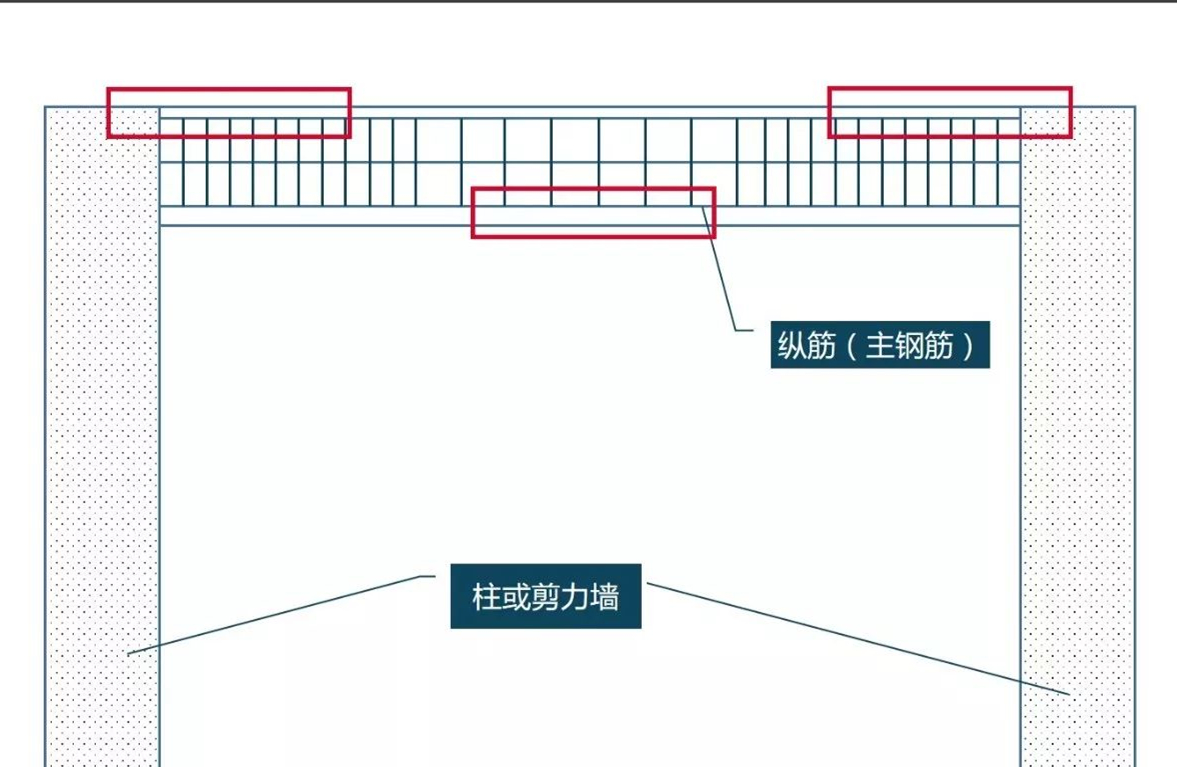

圖中所示的紅框區域，是縱筋非常重要的受力區域，是絕對不能打斷的！當然在實際打孔過程中是不太可能打斷上面2個紅框位置的縱筋的。具體原因我們下文會提到。





中央空調打孔——孔徑



在講橫梁結構之前，我們首先了解一個概念：框架梁（框架梁與非框架梁會關系到梁的具體結構）。

框架梁（KL）是指兩端與框架柱（KZ）相連的梁，或者兩端與剪力墻相連但跨高比不小于5的梁。上面的梁結構示意圖就是框架梁。那么，框架梁在鋼筋結構上有什么特點呢？

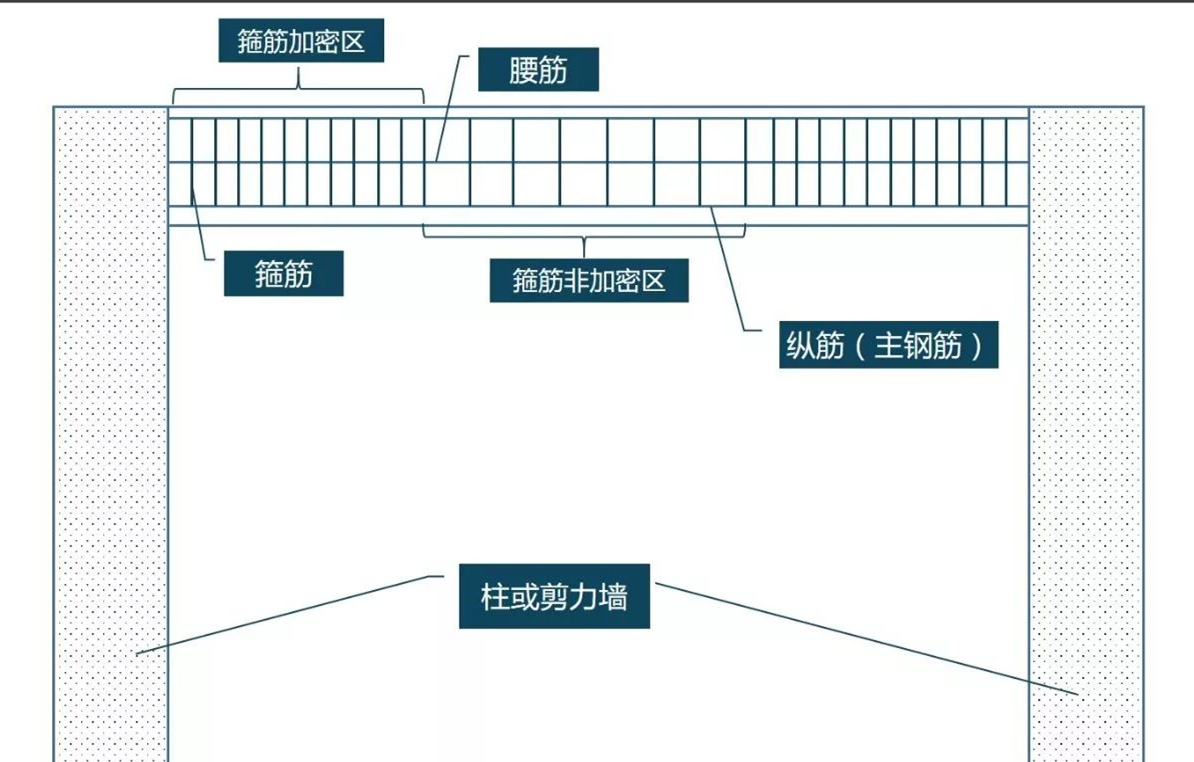

我們可以看到，整條梁上的箍筋密集度是有區別的。箍筋密集的區域，就是箍筋加密區，而這個加密區的范圍是：“抗震等級為一級時，加密區長度為2倍的梁高和500mm取大值，抗震等級為二~四級時，加密區長度為1.5倍的梁高和500mm取大值。”



那有人就會問了：箍筋加密區和非加密區，箍筋間隔到底是多少呢？在箍筋加密區的箍筋間隔一般是100mm，而在非加密區的箍筋間隔一般是200mm。

▲

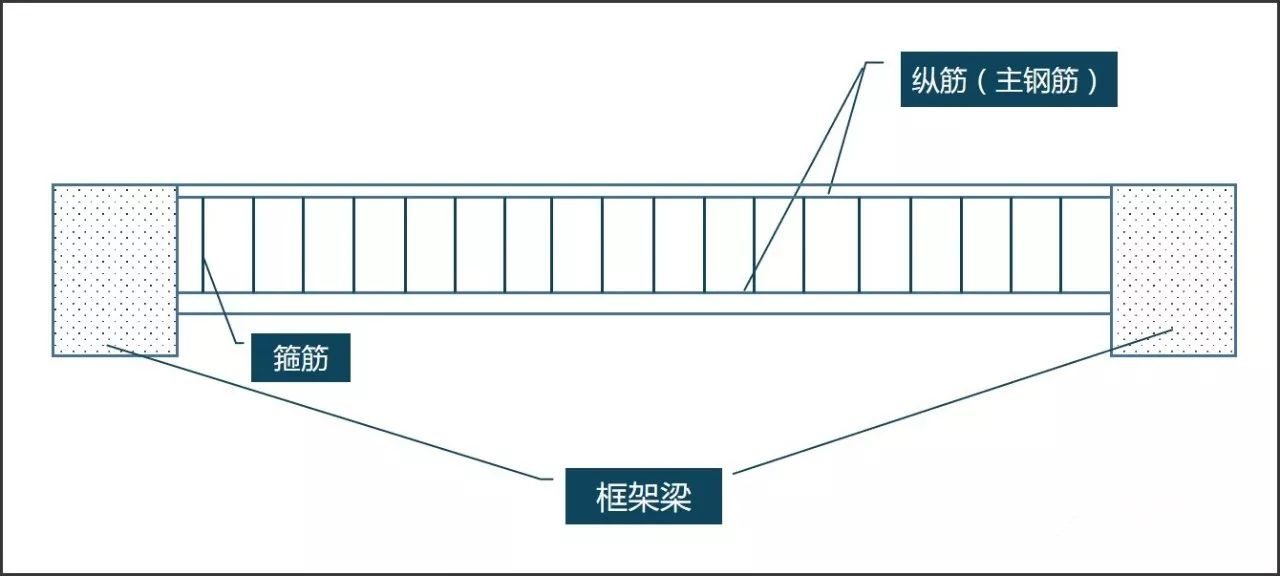

次梁結構示意圖



上圖是構想的次梁結構示意圖，一般來說，次梁的厚度不會超過450mm，所以沒有腰筋，而它另外一個特點就是：沒有箍筋加密區。整條梁的箍筋間隔一般都是200mm。因此在次梁上穿梁打孔難度就小了很多。

家庭中央空調銅管走管，一般是貼梁貼壁鋪設，打孔位置一般都在梁根區域（支座附近），所以在打孔過程中要尤其注意對箍筋的探測。



綜上可得：框架梁孔徑建議小于100mm，次梁孔徑建議小于200mm。





中央空調打孔——孔位

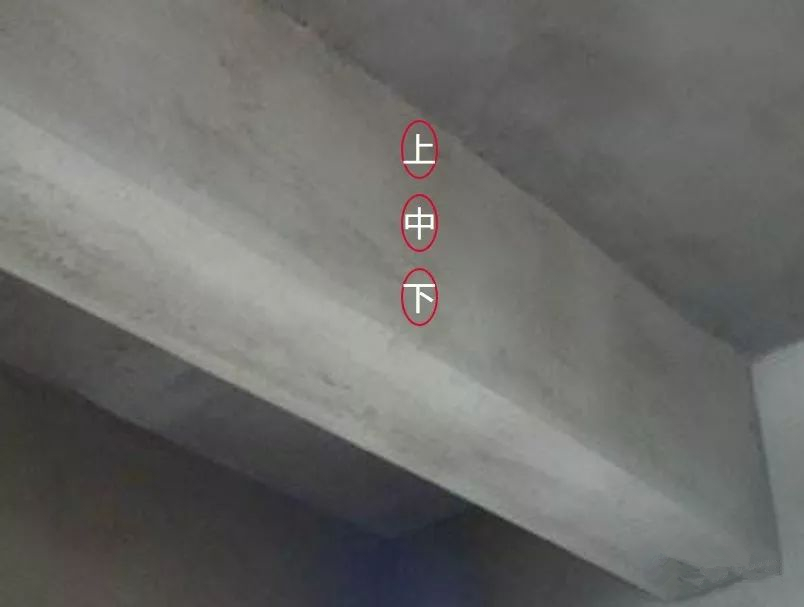

我們所見的房屋橫梁，是選擇上、中、下里的什么位置呢？我們可能聽到很多說法：“盡量打中間，不會打到主鋼筋！”，“盡量打中間，不會打到主鋼筋！”，關于梁下部，大家說法比較一致：不能打！實際上是不是這樣的呢？



前文提到過，住宅中的橫梁，有些有腰筋，有些沒有，當梁厚度超過450mm，就會設置腰筋。但是，梁厚度并不是我們實際看到的梁厚度。

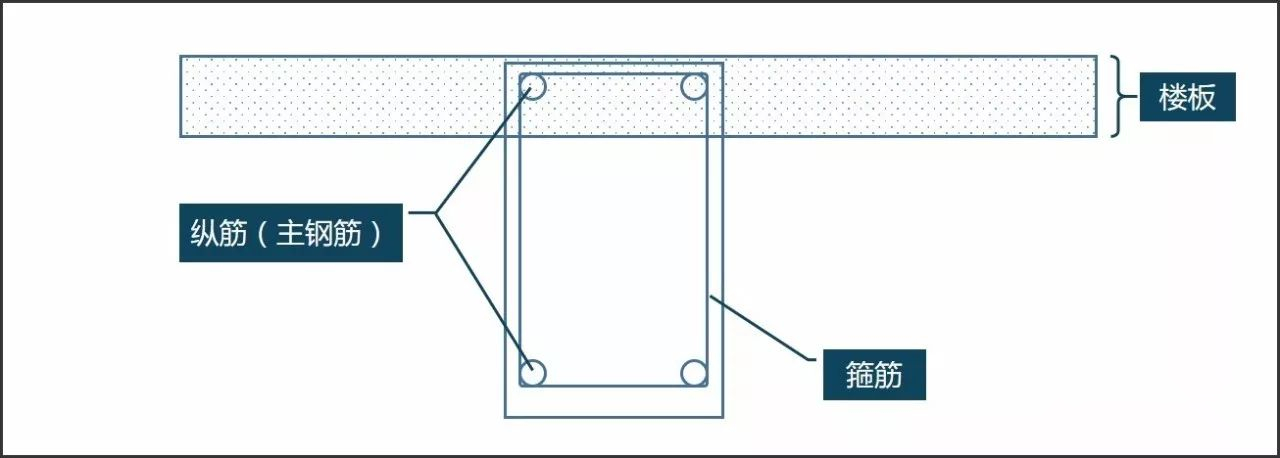

就如上圖所看到的，梁厚度是包括樓板的厚度的，梁與樓板是有部分重合的。這也就是前文提到的“為什么我們一般是不會打到上排主鋼筋”的原因。所以，我們在現場測量的梁高，并不是梁的全部。





那么問題來了，既然梁真實厚度無法測量，那我們通過什么來判斷梁內部是否有腰筋呢？其中的關鍵就是：樓板厚度是否具備一定規格。



根據國家建筑結構規定，樓板厚度范圍為100-120mm。以450mm梁厚度為例，可視部分厚度范圍為330-350mm。那么，實際測得梁厚度就可以350mm為標準來判斷梁內部是否存在腰筋。即，實測梁厚度＞350mm，梁內部就存在腰筋，反之則沒有。



①測得“梁厚”小于35cm（無腰筋）

針對這種橫梁，我們打孔時只需要避開下排縱筋（主鋼筋）即可，一般建議選擇距離梁下部8cm以上都可以打孔，如下圖







②測得“梁厚”大于35cm（有腰筋）

理論上，我們可以選擇腰筋與上下排縱筋的中間區域進行打孔，但是，我們在實際打孔時很難確定腰筋的具體位置，也就很難確定打孔位置。

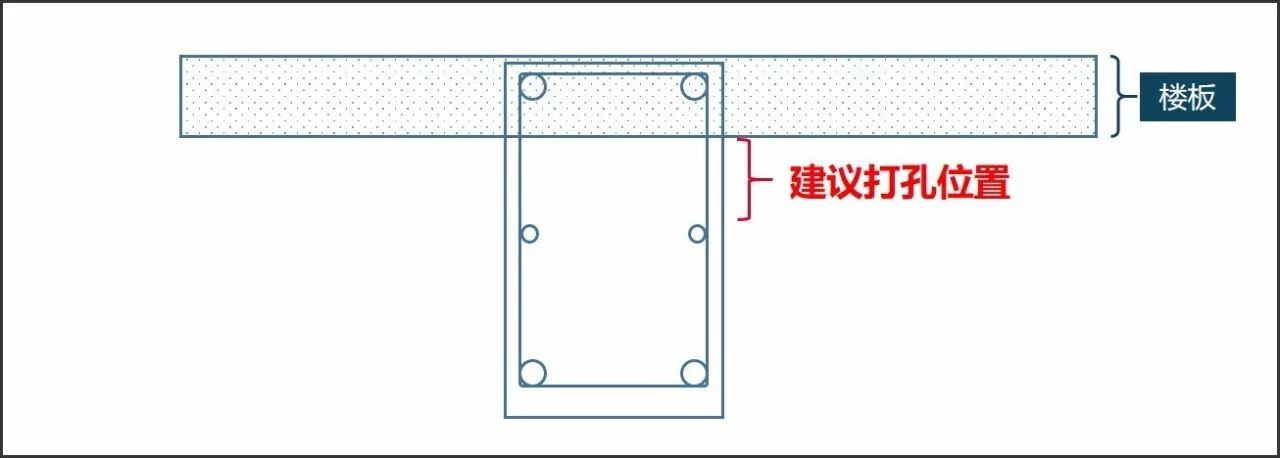

面對這種情況，上部位置可以在貼近樓板處進行打孔；下部位置可以在貼近距離梁下沿8cm處進行打孔。而出于后果嚴重性考慮，即下部位置打孔有打斷縱筋（主鋼筋）的風險，而上部位置打孔只有打斷腰筋的風險，所以我們建議盡量考慮上部位置打孔，如下圖



最后

您在裝修過程中遇到過怎樣的穿梁打孔問題呢？歡迎 留言，大家可以一起討論。
